汽車零部件之純電動汽車電池包密封性氣密檢測
隨著電動汽車的發展，動力電池Pack作為純電動汽車的核心部件直接影響到整車的安全性。電池Pack的開發需要充分考慮多方面的安全因素，和對設計方案進行反復驗證優化,防止電池PACK壓力累積發生安全事故。因此對電池箱體的強度、剛度、散熱、防水、絕緣等設計要求很高，所以電池箱體的設計和密封性測試就顯得至關重要。隨著Pack產量的的提高以及對Pack自動化生產的要求，簡單的水檢法變得越來越不實用，使用氣密性檢漏儀測試Pack氣密性的方法獲得越來越多人的信賴。

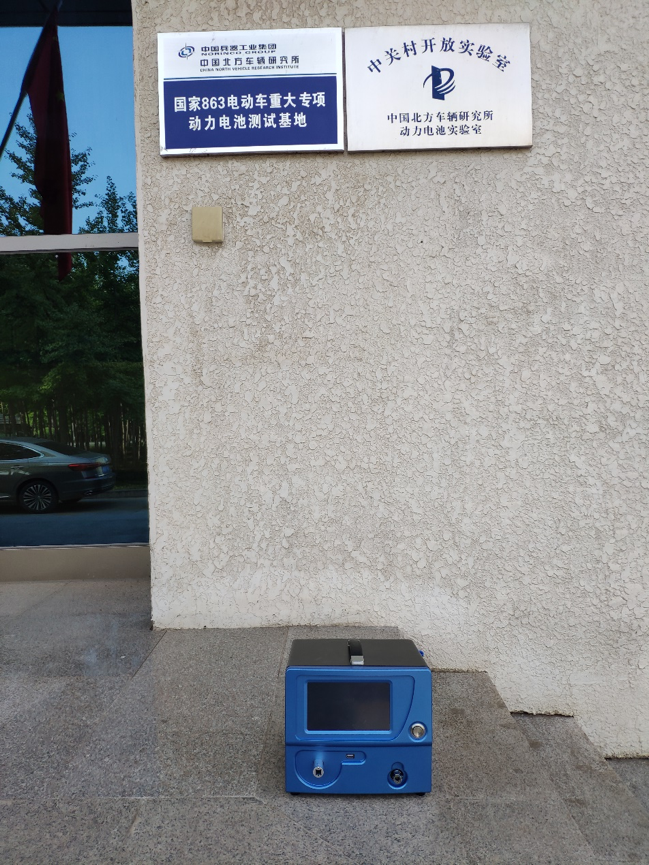

本客戶案例為: “中國兵器工業集團 中國北方車輛研究所 國家863電動車重大專項動力電池測試基地”
因?yàn)樾履茉雌?chē)電池包都會采用PUW防爆閥進行防護，防止電池PACK壓力累積發生安全事故。所以測試時只需要一臺FBO AL701EP(自動調壓)氣密測試儀外加一個氣密夾具卡爪和電池包快速連接即可簡單快捷完成測試.

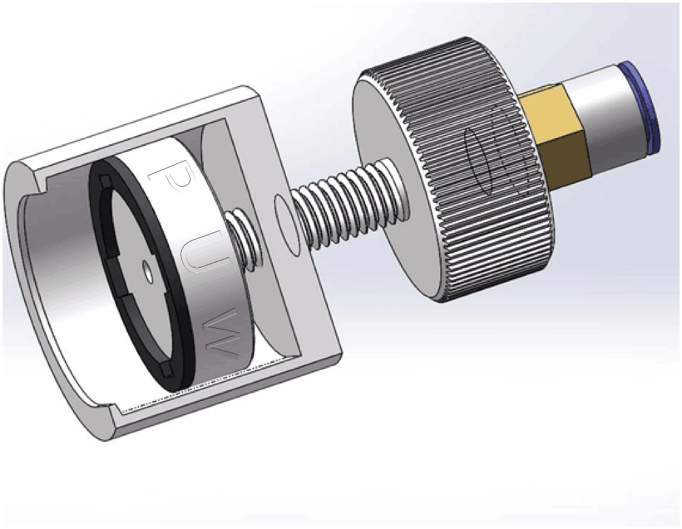

氣密夾具卡爪如下圖:

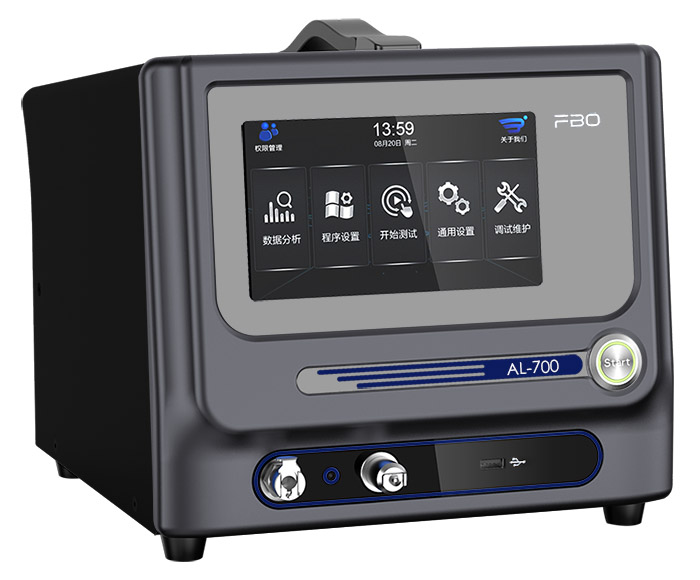

AL701EP升級版自動調壓氣密性檢測儀如下圖:
電池包氣密檢測儀參數設置和測試操控如下：
1、開啟AL701EP氣密性測度儀電源開關, 接通壓縮空氣, 設置好: 測試壓力、允許泄漏量上限、充氣時間、穩壓時間、測試時間、排氣時間等參數。
2、把氣密夾具卡爪套進防爆閥本體與電池包箱體之間的凹槽中；
3、順時針旋轉鎖緊轉軸，把防爆閥上蓋壓緊；
4、快速接頭插入氣管 ?6進氣管，開啟氣密儀，按START鍵開始測試。
5、測試完成后，逆時針擰松轉軸，即可取下夾具。

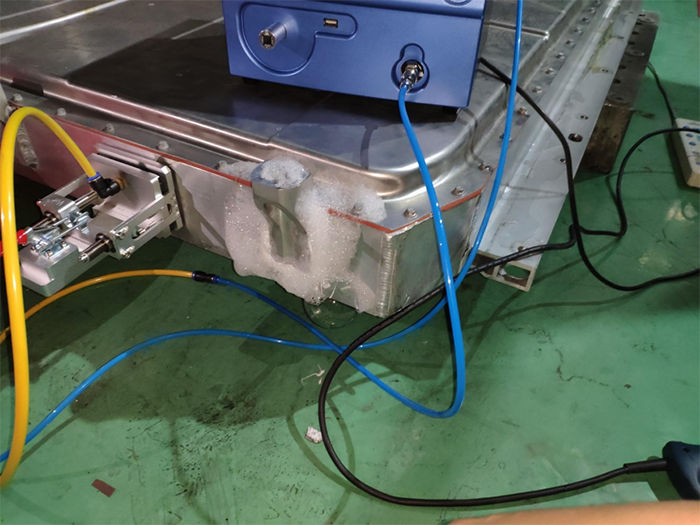

檢測現場實拍
